Descripción

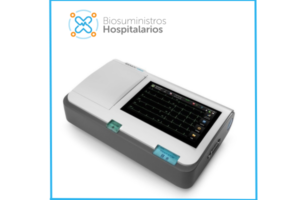

ELECTROCARDIOGRAFO SE301 EKG SE-301 de 3 canales.

Diseño ultra compacto y liviano.
Pantalla táctil a color de alta resolución.
Filtros completos y tecnología anti-ruido.
Adquisición y visualización simultánea de 12 derivaciones.
Identificación de calidad de señal.
Muestreo de larga duración.
Gran capacidad de almacenamiento.
Batería de iones de litio recargable incorporada.
Comunicación bidireccional con el sistema de gestión de datos SE-1515.

ELECTROCARDIOGRAFO SE301 EKG SE-301 de 3 canales.

El músculo cardíaco  tiene algunas similitudes con el músculo esquelético, así como importantes propiedades únicas. Como los miocitos esqueléticos (y los axones para esta propiedad), un miocito cardíaco dado tiene un potencial de membrana negativo cuando está en reposo. Una diferencia importante es la duración de los PA:

• En un nervio típico, la duración de un PA es de alrededor de 1 milisegundo (ms).
• En células musculares esqueléticas, la duración es aproximadamente 2-5 ms.
• Sin embargo, la duración del PA ventricular es de 200 a 400 ms.

Estas diferencias se basan en variaciones en la conductancia iónica de cada tipo celular, que son las responsables de los cambios en el potencial de membrana. Comparando el músculo esquelético y el cardíaco, una diferencia importante es la manera en la que ambos aumentan la concentración mioplásmica de Ca2+ para inducir la contracción:

Cuando el músculo esquelético es estimulado por axones motores somáticos, un flujo de Na+ hacia el interior de la célula rápidamente despolariza el miocito esquelético y desencadena la liberación de calcio desde el retículo sarcoplásmico.

ESPECIFICACIONES FUNCIONALES

Canales: 3
Derivaciones adquiridas y visualizadas: 12 Derivaciones estándar
Almacenamiento de ECG: 500
Técnica: Detección de pico a pico.
Rango de HR: 30-300 LPM
Exactitud: ±1 LPM
Modos de trabajo: AUTO, RITMO,R-R Y MANU (manual)
Tipo de electrodo: AHA, IEC.
Resolución A/D: 24 bits
Constante de tiempo: ≥3.2s
Resolución: 0.1575 µV/LSB
Respuesta de frecuencia: 0.01Hz ~ 300Hz (-3dB)
Sensibilidad: CGA 2,5 mm/mV, 5 mm/mV, 10 mm/mV, 20 mm/mV, 10/5 mm/mV,
20/10mm/mV.
Impedancia de entrada: ≥50M Ω (10Hz)
Corriente de circuito de entrada: ≤0.01 µ A
Rango de voltaje de entrada: ≤±5 mVpp
Voltaje de calibración: 1mV±3%
Corriente de desviación CC: ±600 mV
Amplitud mínima: 20 µ Vp-p
Ruido: ≤12.5 µ Vp-p
Modulación cruzada multicanal: ≤0,5 mm
Filtro de CA: activado/desactivado
Filtro DFT: 0.01Hz/0,05 Hz/0,32 Hz /0,67 Hz
Filtro EMG: 25 Hz/35 Hz/45 Hz/Desact.
Filtro de paso bajo: 300Hz/270Hz/150 Hz/100 Hz/75 Hz
CMRR: ≥140 dB: (CA activada) / ≥110 dB: (CA desactivada)
Frecuencia de muestreo: 16000Hz
Detección de marcapasos: Amplitud: ±2 µ V ~ ±700 mV /Ancho: 0,1 ms ~ 2,0 ms
Frecuencia de muestreo: 16.000/s/canal
Entrada: ≥100 kΩ; sensibilidad de 10 mm/V±5%; Extremo único.
Salida: ≤100 Ω; Sensibilidad 1 V/mV ± 5 %; Extremo único.
Wifi (opcional):
Frecuencia de transmisión: 2,4 GHz
Banda de frecuencia: De 2400 a 2500 GHz (banda ISM de 2.4GHZ)
Tipo de modulación: OFDM con BPSK, QPSK, 16-QAM y 64-QAM
802.11b con CCK y DSS.
Potencia de transmisión:
17 dBm para DSSS 802.11b.
17 dBm para CCK 802.11b.
15 dBm para OFDM 802.11g/n
